适用于大型注塑机注塑产品可追溯二维码或标识激光打码，可连接MES系统

所属分类：激光自动化设备发布日期：2021-04-01 10:48:04

在线咨询

400-0752-499

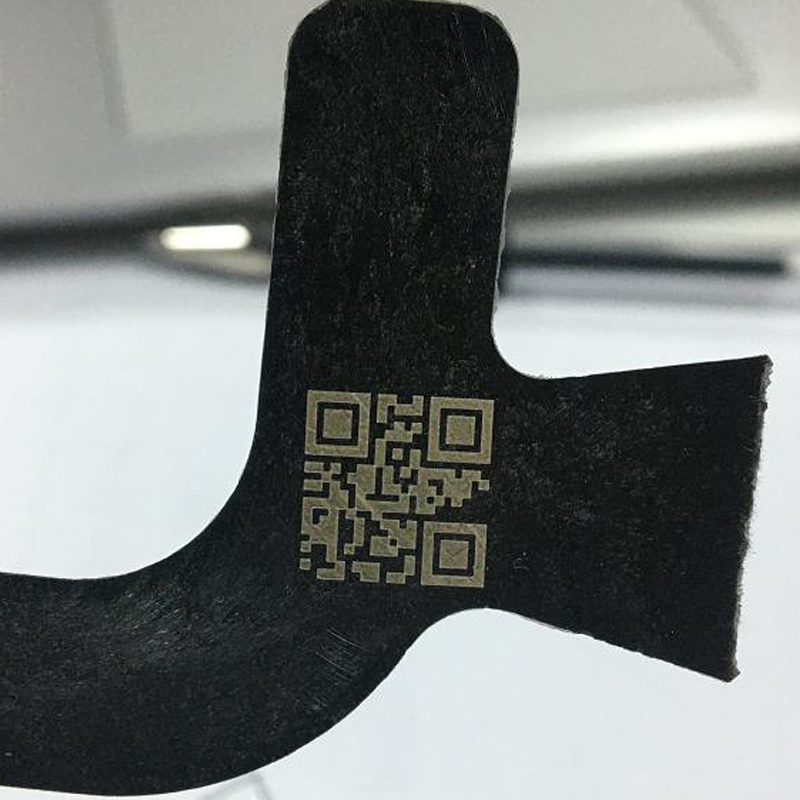

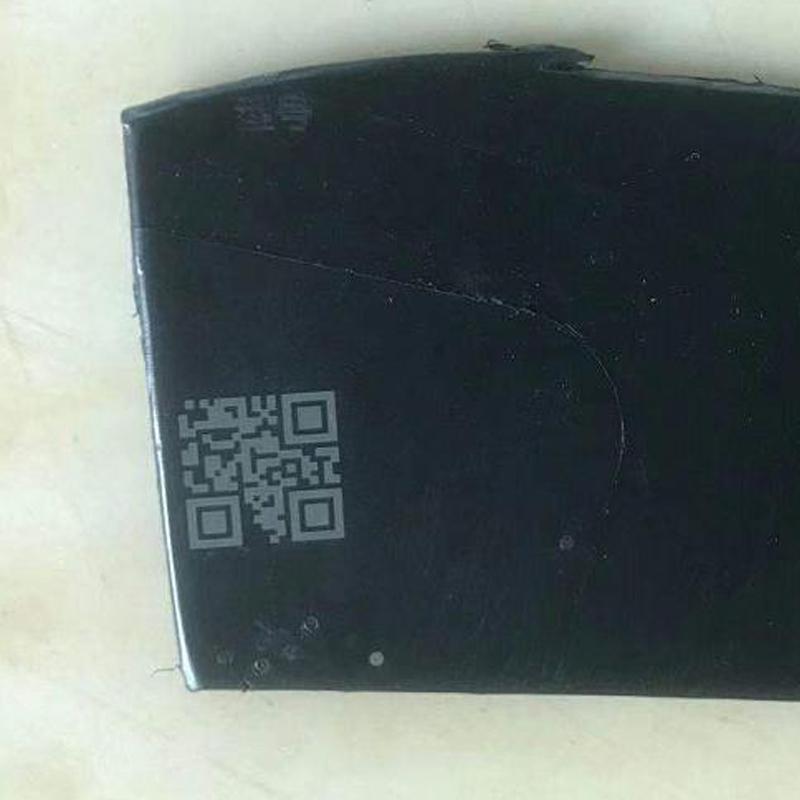

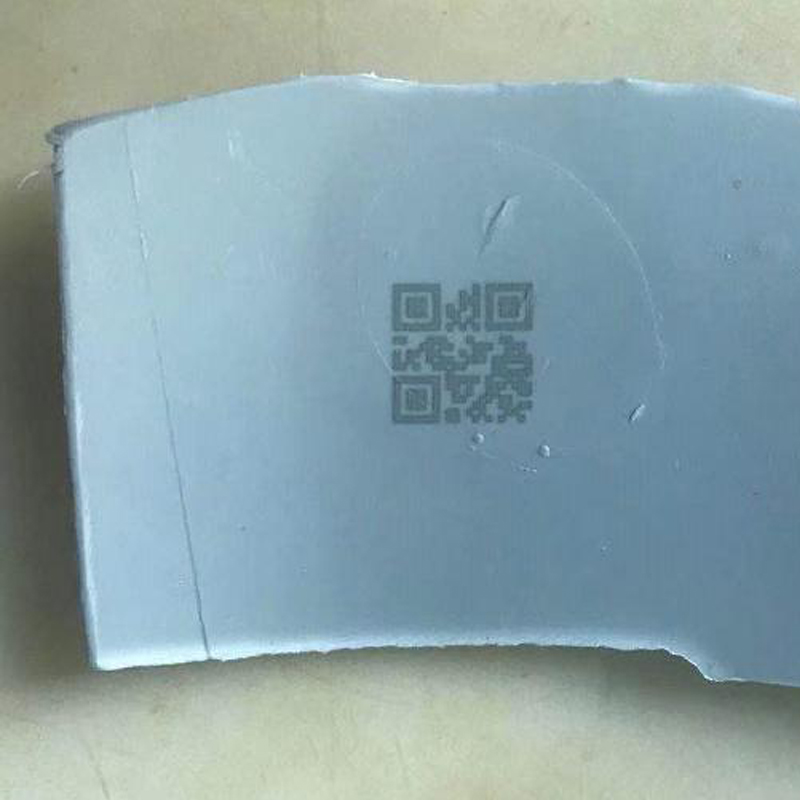

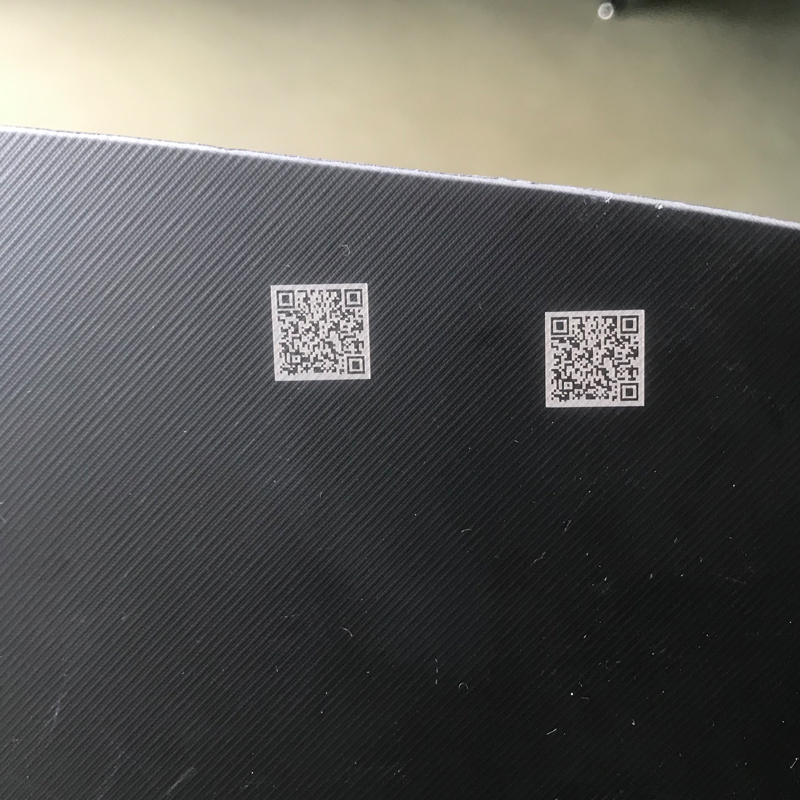

产品详情样品展示

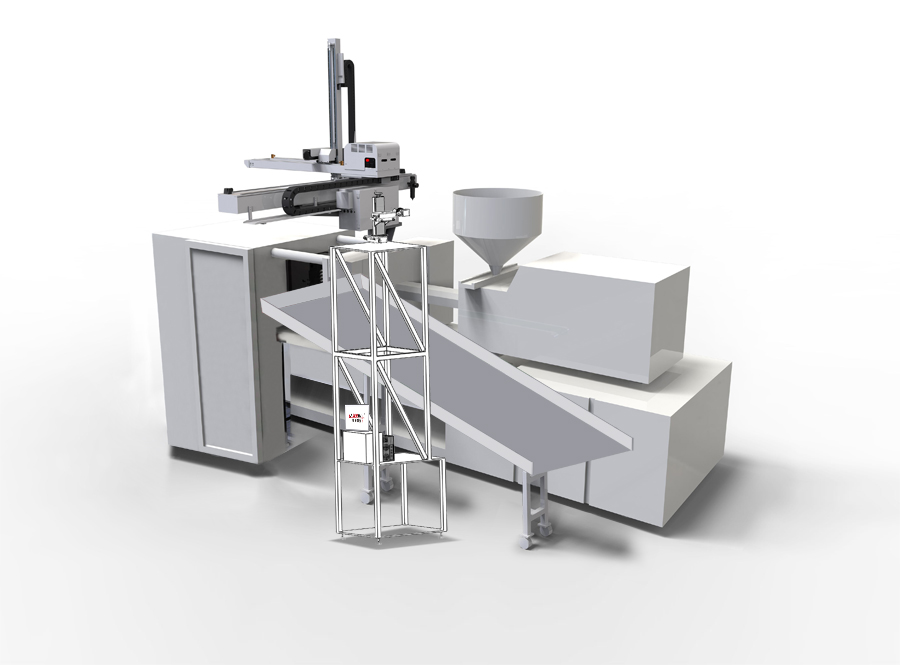

1. 外形尺寸：
1.1 设备总外形尺寸：长1000mm*宽800mm*高4200mm（以实际安装尺寸为准）
1.2 激光控制箱及电脑高度：约1000mm
1.3 5U机箱尺寸： 530x280x460mm
1.5 光路部分：长1000mm*宽400mm*高800mm

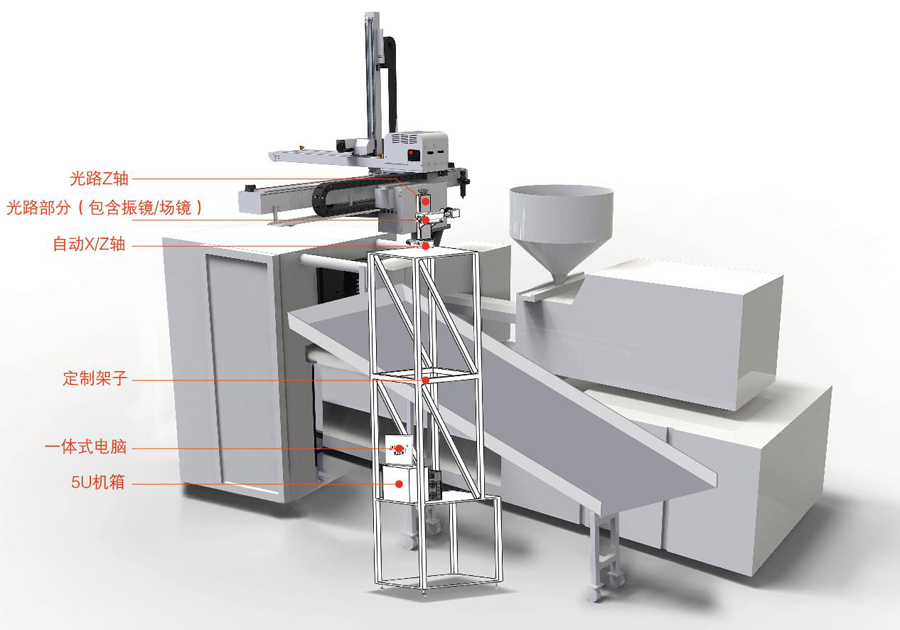

2. 设备详解图
2.1 设备光路部分可上下移动，最大移动范围0-500mm（软件上电动调节）。
2.2 设备光路部分可前后移动，最大移动范围0-200mm（软件上电动调节）。
2.3 设备采用5U机箱，箱体小，易于安装。
2.4 设备采用台式一体电脑。
2.5 场镜选用打标范围150x150mm的镜头。
2.6 定制架子采用螺丝快速安装+焊接，保证架子的稳定性。
3. MES工艺流程
3.1 MES生成工单，发送工单号给镭雕机；
3.2 镭雕软件接收工单号，自动获取工单内容；
3.3 每一个产品镭雕完成，镭雕机自动上传工单内容给MES；
3.4 镭雕软件设置一二级权限，具有权限的人登录进入后，可以修改工单内容；
3.5 工单内容可增加或删减，修改完成后，更新工单内容，镭雕机从更新后的内容开始继续镭雕；
4. 设备总工艺流程
4.1 启动注塑设备及机械手；
4.2 启动镭雕机，导入MES中的工单号，设置为待启动状态；
4.3 调整镭雕位置及焦距；
4.4 调整注塑机及机械手，第1，2pcs产品为不良品，打开镭雕机的镭雕内容模板，点击启动测试镭雕效果；
4.5 镭雕效果OK，第3pcs产品启动前，将MES工单修改为启动状态；
4.6 机械手夹取注塑良品至镭雕位置，镭雕机开始工作；
4.7 镭雕完成，镭雕号码自动回传至MES系统；
4.8 重复5.6动作，直至工单完成。
5. 设备能力
5.1人员配置：启动前一人操作，启动后无需人工
5.2 镭雕内容：logo，文字，矢量图形，自动流水码，序列号，条形码，二维码等;
5.3 设备功率：激光功率3W，整机功率≤1.2KW ;
5.4 系统存储：可保存参数资料，参数可按需求调整;
5.5 镭雕材质：各种塑胶制品，塑胶制品喷涂后，玻璃，硅晶圆片，金属及其镀层等精细加工;
6. 功能描述
6.1 新产品第一次调机时，需要在人工调整设备的焦距以及位置，并保存好文档及数据。
6.2 设备可以联网，可以通过MES系统下发的工单指令，接收MES系统生成二维码内容并镭雕。
6.3 软件功能：可显示工单总数量，已加工数量，或进度显示。
