医疗用塑胶杯底薄膜激光切割
来源：镭凌激光2021-04-01 11:21:34
产品工艺：
进口PET材质卷膜，经激光切割成直径35mm圆后，将薄膜贴在杯底凹槽内，用激光切割掉余边。
客户要求：

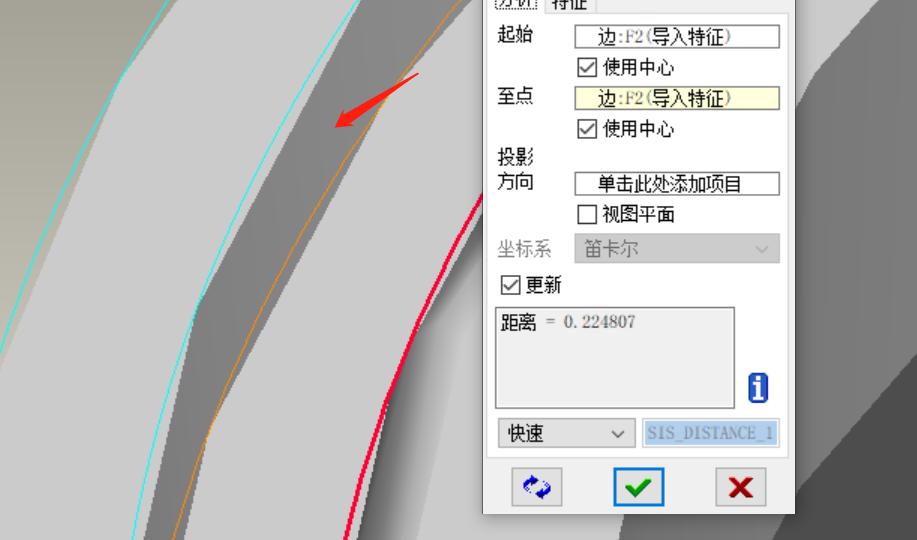

薄膜贴在杯底后切割掉余边，切割面应放在凹槽的外侧斜面上(如箭头所示），槽宽0.22mm，要求切割掉余边后，产品底面光滑平整，无薄膜残留。
打样结果：
1. 上一次做的治具有误差，本次打样更换了新的产品治具，故初始打样时，用了4pcs产品调机，4pcs产品切割后有余边，且余边较大，经调整后，最终切割尺寸为直径13.30mm的圆，切割位置在凹槽的外侧面上（但有误差，分析是由于杯子在注塑过程中有缩水等导致的产品公差或非绝对圆形，公差可能超过0.05mm,注：无测量设备可测量其圆的圆度，故此处为根据打样结果的估量）。

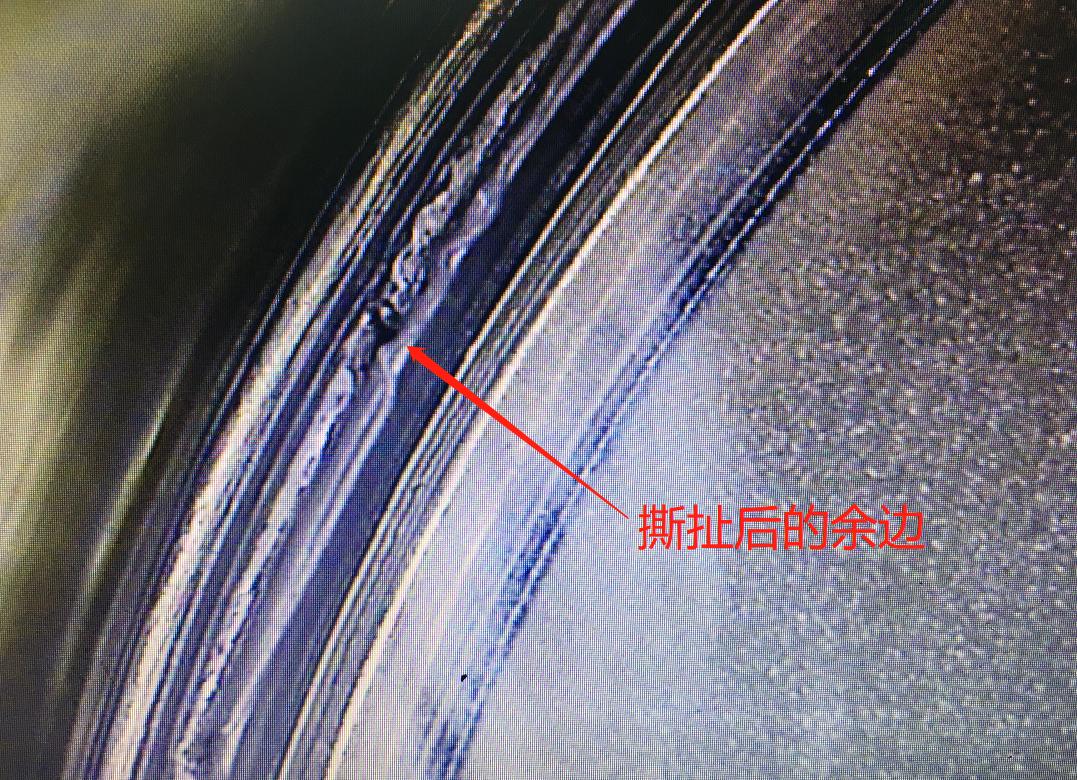

2. 切割完成后薄膜与杯底仍有粘连，需要手工去撕扯切割掉的余边，但这里会存在粘连位置有不平整的情况。

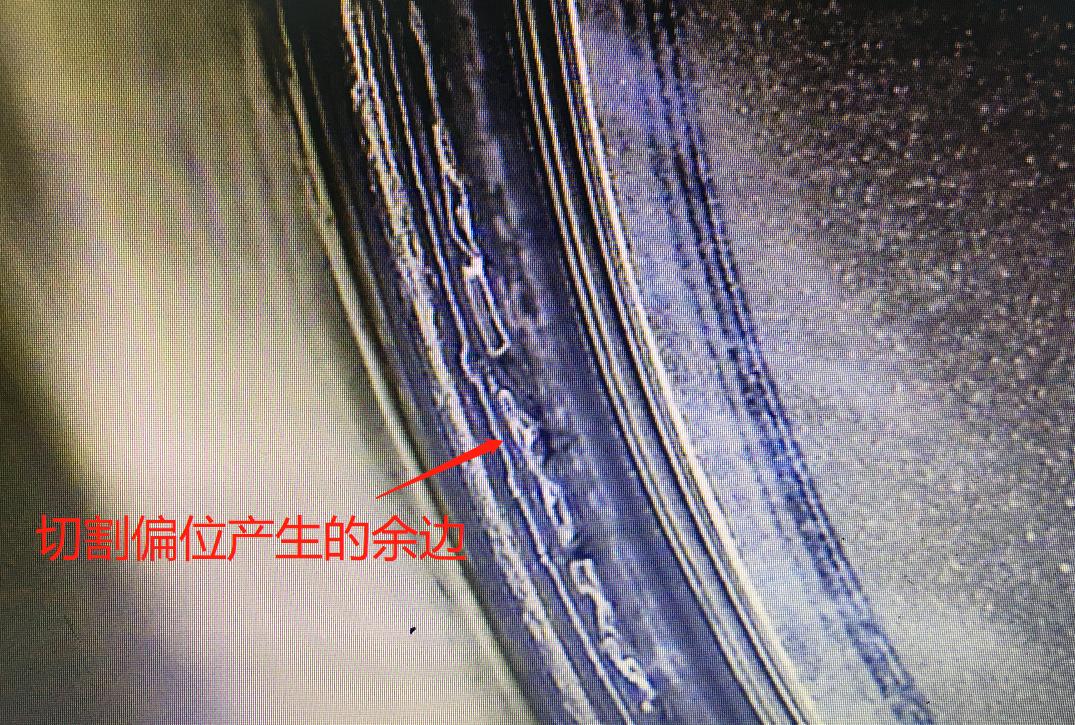

3. 由于杯底圆度有公差，有些产品的切割位置会在凹槽的底部（即贴膜位置），可能会存在影响膜的牢靠度的问题。
4. 本次共切割了20pcs样品，有14pcs样品目测基本合格，待寄样板给客户确认。

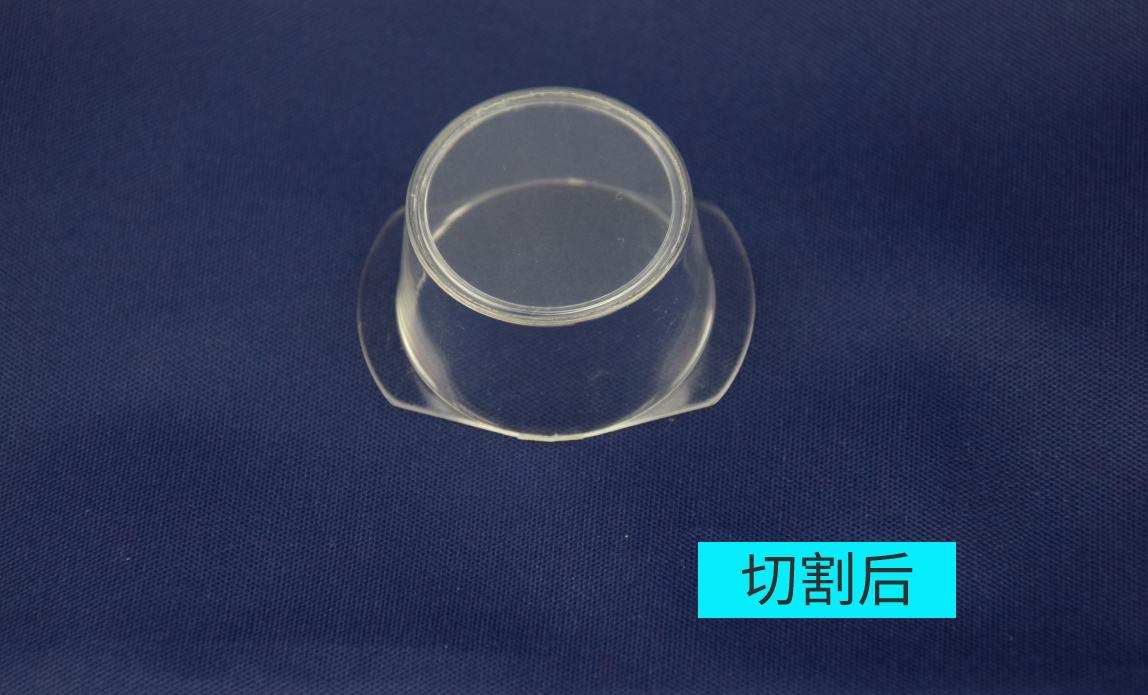

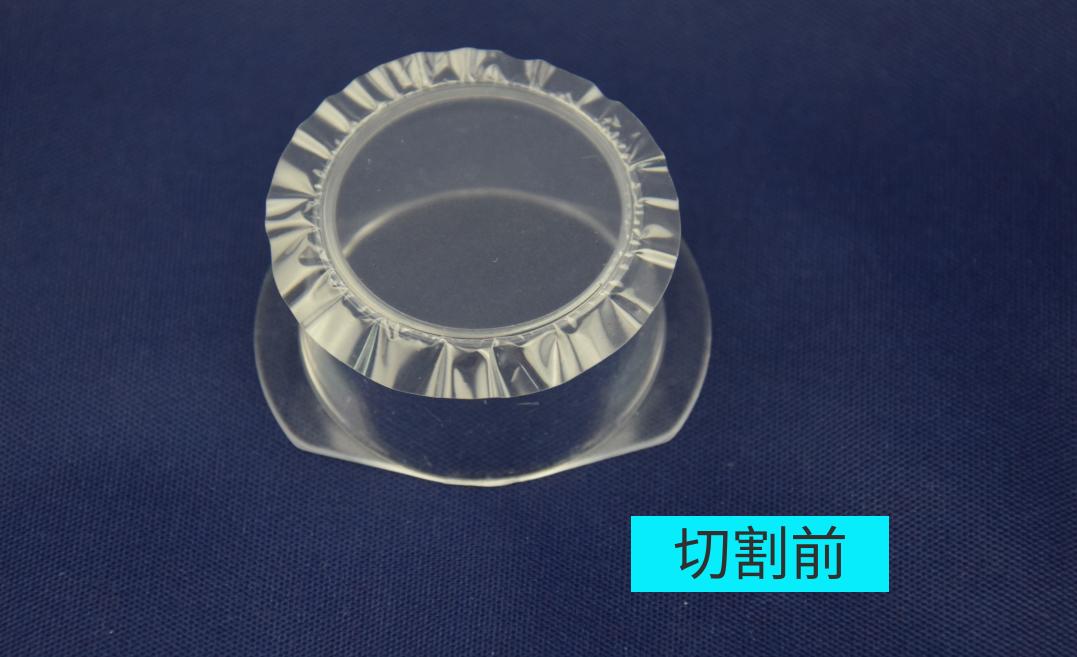

样品图片：

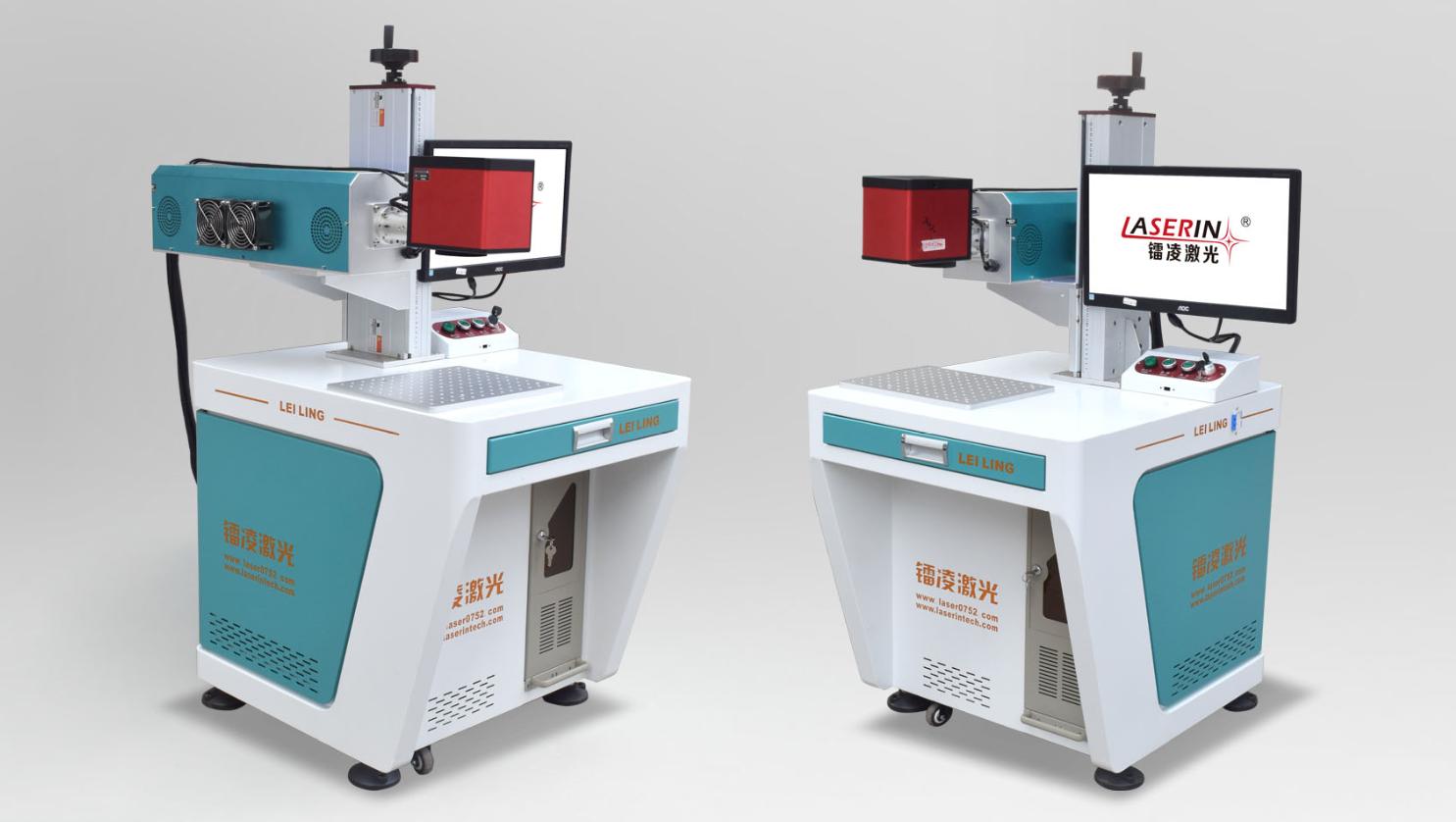

打样所使用的设备：
