针对薄膜，布料，纸张等卷料全自动激光切割，效率高

所属分类：激光切割机发布日期：2021-03-24 11:46:20

在线咨询

400-0752-499

产品详情样品展示

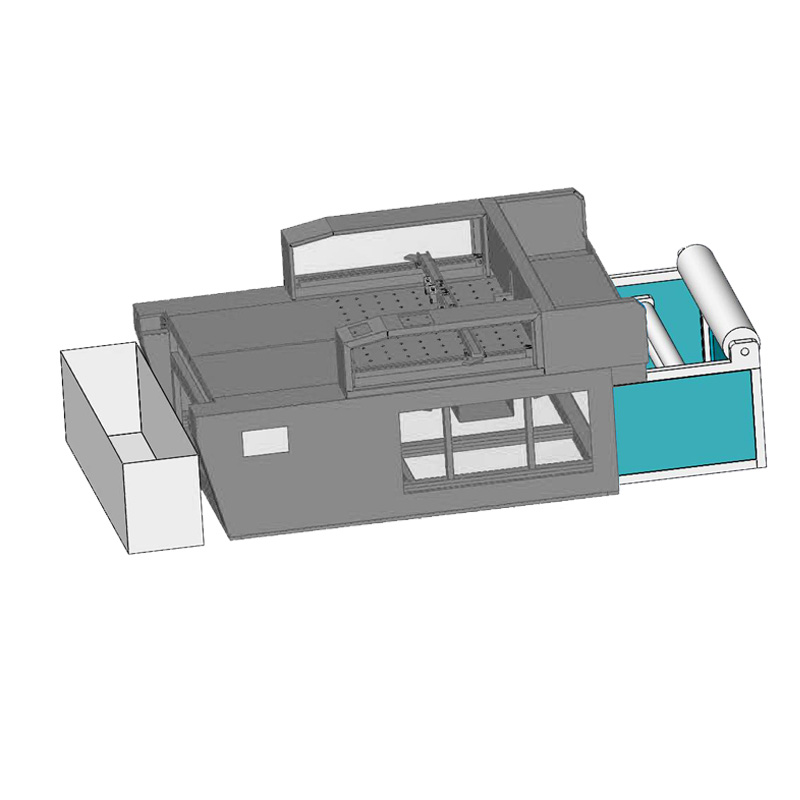

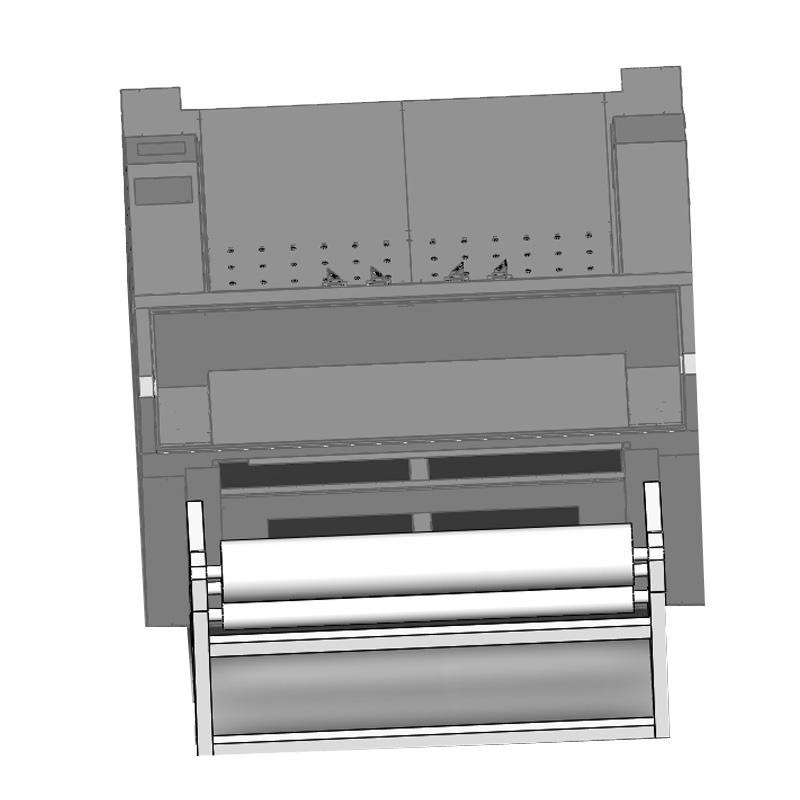

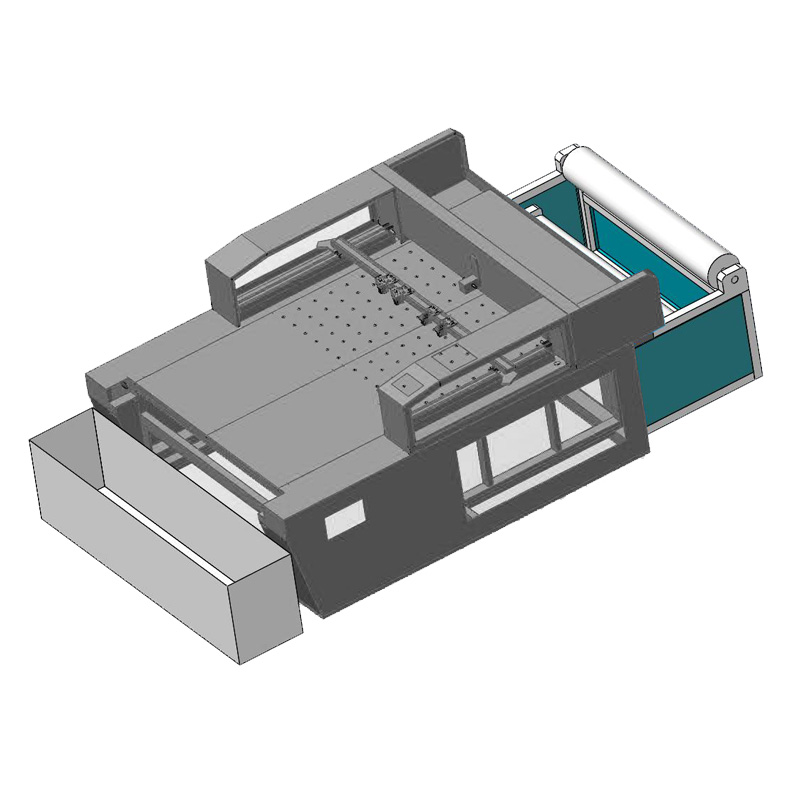

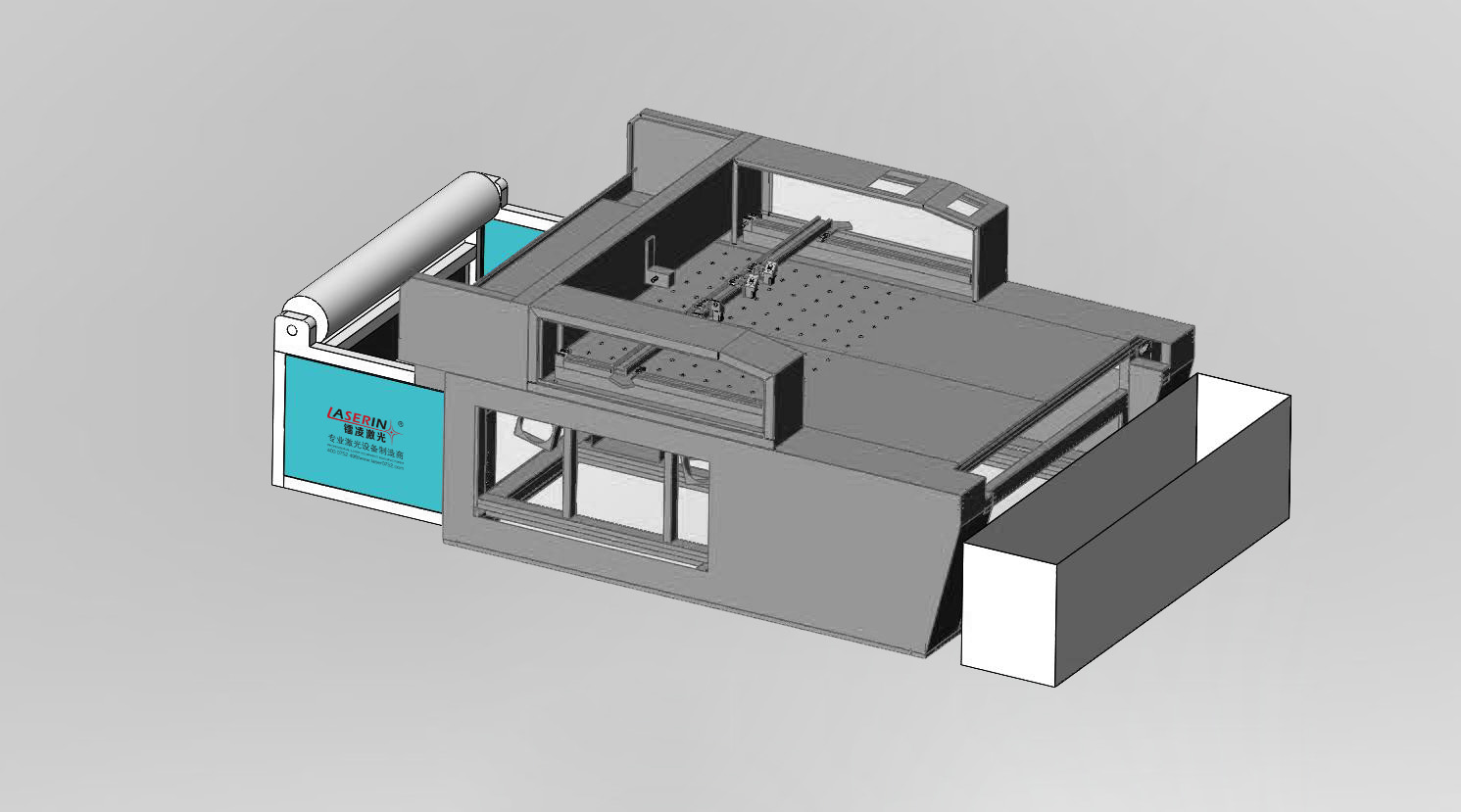

1. 机器总外观图
1.1外形尺寸：(以实物为准）
工作台尺寸： 3450x1800x1200mm
冷水机尺寸： 490x270x380mm
1.2 顏色：米白色

2. 设备详解
2.1 设备采用双轨道四切割头（单轨道上两个头）切割方式，切割效率更高。
2.2 设备切割范围1200x1200mm，收料区域1200x800mm，收料区域装有气枪，便于清理切割后的废料。
2.3 设备采用履带式传送带，履带上的孔径定制为3mm，保证切割时薄膜的平整度。
2.4 在薄膜进入激光切割平台处，增加上、下两个除静电仪。废料部分当我们增加除静电装置后，废料在传送过程中会与履带分离，改善废料会随履带转动一周的问题。
2.5 设备底板采用CNC精加工，解决履带传送时不平顺的问题，并精准控制每一个吸风口。
2.6 定做送料装置，采用角度传感器控制薄膜送料时的张紧问题。
2.7 吸风采用变频风机，可调节风力大小。

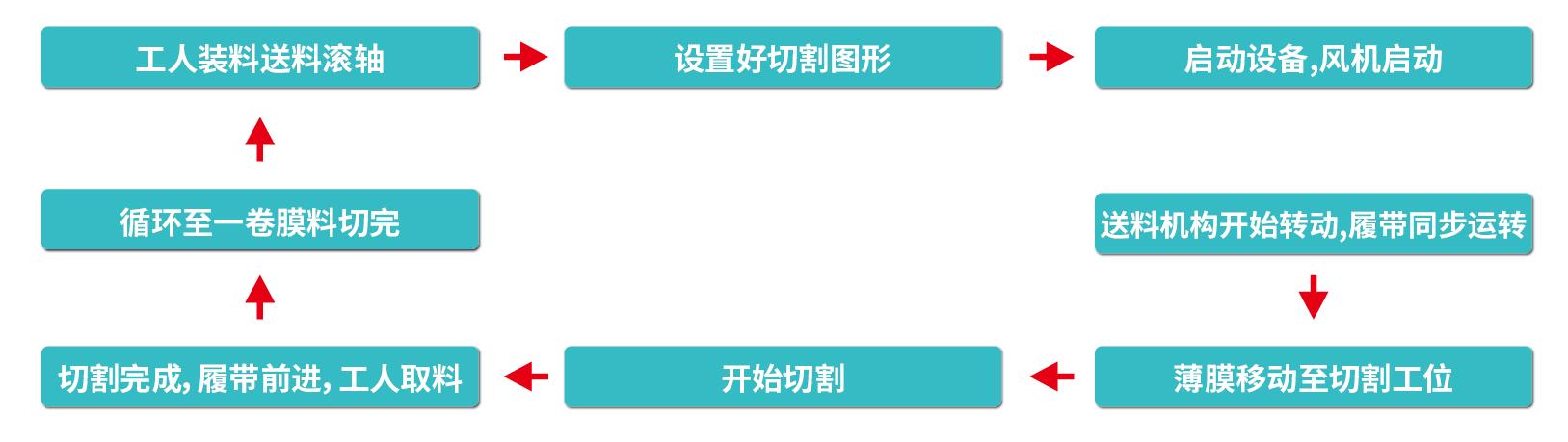

3. 操作描述
3.1 工人装料至送料滚轴，调整材料的平整度。
3.2 设置好切割图形，可连接电脑直接设置，或用U盘拷入激光切割机内。
3.3 启动激光切割机，风机启动，送料机构开始转动，履带也同步转动，拖动薄膜至切割工位。
3.4 薄膜移动至切割工位，启动自动切割。
3.5 切割完成，履带向前移动至收料区域，工人取料。
3.6 重复3.4动作，直至一卷薄膜切割完成。

4. 设备能力
4.1人员配置：设置好后，收料工位需1人手动收料，或配合自动收料机构。
4.2 设备尺寸：长3450mm*宽1800mm*高1200mm
4.3 设备功率：1.5KW
4.4 系统存储：可保存参数资料
4.6 参数可按需求调整

5. 功能描述
5.1 可切割各种形状的图形，图形可自由设计。
5.2 可切割各种非金属类产品，如木制品、纸张、皮革、毛料、布匹、有机玻璃、橡胶板、水晶、玉石、竹制品等等。
5.3 采用国际先进的DSP控制技术，一体化设计的框架结构，工作稳定可靠，最新软件与AUTO CAD、CORELDRAW等各种图形处理软件无缝对接，直接原图输出功能，更适合用户的现场设计要求，选取颜色，随间定义雕刻次序，可以轻松实现全部或部分一次性输出。
5.4 USB端口传输数据，并配有内置大容量，大大提高工作效率。
5.5 应用于服装、皮革、布制玩具、电脑绣花裁剪、电子、工艺品、广告装饰、建筑装潢、包装、印刷、纸制品等行业。

6、设备主要配置

器件名称	规格	数量
CO2激光切割机	80W 四头CO2激光切割机，加工有效行程大于或等于1200mm*1200mm	1台
切割头	双排并列	4套
传送系统	针对卷材或较长材料切割时输送	1套
除静电装置	上、下两个除静电仪	1套

7、设备参数

产品型号	CO2-S80D
加工行程	1200*1200mm
激光功率	80W
激光头数	四头
激光器类型	CO2玻璃管激光器（说明：玻璃管是易耗品）
大铝板	侧面吸风
最大曲线运动速度	30000mm/min (伺服电机)
切割速度	MAX.25MM/S
加工有效行程	大于或等于1200mm*1200mm
传动方式	丝杆传动
激光机头可调高度	0mm ~ 40mm
激光能量控制	0-100%软件设定
定位精度	±0.05MM
重复精度	±0.04MM
最小线宽	0.15-0.3MM
支持作图软件	CORELDRAW、AI、AUTOCAD等各类型绘图软件
